BIM villamos tervezés épületvillamossági és ipari rendszerekre: 3D-s, adatgazdag modellben tervezünk, Ipar 4.0 gyártósoroktól a robbanásveszélyes övezetekig, ütközésvizsgálattal és olyan dokumentációval, ami a kivitelezés végéig érvényes marad.
Üzemeltetésre kész BIM / Asset Information Model készítése üzemeltetési igény esetén.
A BIM nálunk nem 3D-s vizualizációt jelent, hanem mérnöki adattal alátámasztott, kivitelezésre és üzemeltetésre kész tervet. Minden modellezett készülék mögött valós villamos paraméterek, ütközésvizsgálat és szakági egyeztetés áll – nem csak egy szépen forgatható geometria. Ez a különbség egy modellező stúdió és egy tervező mérnöki iroda BIM munkája között.
Paraméteres családok, automatikus konszignáció, ütközésvizsgálat és Dynamo-automatizálás Revit-alapú villamos tervezésnél.
RészletekGeometria, tervezési adatok és asset/üzemeltetési adatok egy adatstruktúrában – üzemeltetésre kész Asset Information Model.
RészletekÜzemeltetési ügyintézés, átfogó villamos audit, tanácsadás, kihelyezett villamosmérnök és karbantartási ütemtervek.
RészletekA szakszerűen átgondolt épületvillamos terv a garancia arra, hogy a kivitelezés az Építtető érdekei szerint valósuljon meg. Hogy a jelentős ráfordítással elkészülő épület tartósan, a tulajdonos megelégedésére működjön, a fenntartása gazdaságos legyen, és megfeleljen azoknak az elvárásoknak, amelyekkel a beruházás elindult.
Felfogó- és levezetőrendszer, földelés, elválasztási távolság, koordinált SPD-védelem és villámvédelmi kockázatelemzés.
RészletekRobbanástechnikai villamos és műszeres rendszerek tervezése, ATEX zóna besorolás, Ex-védelmi módok és robbanásvédelmi dokumentáció.
RészletekGyártócsarnok elosztóhálózat, technológiai betáplálás és üzemközbeni bővítés fázisolt tervezése működő üzemben is.
RészletekNagyteljesítményű elosztóhálózat, dry room kialakítás és robbanásveszélyes zónák lítium akkumulátor gyártásnál.
RészletekTisztatéri villamos kialakítás, GMP-kompatibilis dokumentáció és redundáns betáplálás gyógyszergyártáshoz.
RészletekRobbanásveszélyes zónák, korrozív környezetnek megfelelő anyagválasztás és vészleállító (ESD) rendszerek.
RészletekHigiéniai (washdown) kialakítás és porrobbanás elleni ATEX védelem liszt-, cukor- és tejporos technológiánál.
RészletekÉrzékelők kiosztása, riasztási szintek és a beavatkozó rendszerekkel való összekapcsolás.
RészletekBetáplálás, transzformátorok, fő- és alelosztók, terheléselosztás és tartalékellátás méretezése.
Nyomvonalak, tálcarendszerek, kábelméretezés és feszültségesés-számítás a valós hosszak alapján.
Gépészeti berendezések villamos betáplálása és vezérlése, szabályozókörök és mezőszintű bekötések.
Átemelők, szivattyúvezérlések, szintkapcsolók és technológiai berendezések villamos tervezése.
Megnövelt biztonsági követelményeket támasztó (SIL) villamos és műszeres rendszerek tervezése, a biztonsági funkciók végigvezetésével.
Hálózatba kötött gyártósorok, szenzorika és adatgyűjtés villamos háttere — robbanásveszélyes környezetben is, a mezőszinttől az adatkapcsolatig.
A felsorolt szakterületek bármelyikét vállaljuk hagyományos dokumentációval vagy teljes BIM munkafolyamatban: 3D modell, szakági ütközésvizsgálat, automatikus konszignációk és IFC alapú adatcsere a többi tervezővel.
Tervezés mellett villamos biztonságtechnikai, villámvédelmi és robbanásvédelmi felülvizsgálatokat is végzünk meglévő rendszerekhez, mérési jegyzőkönyvvel.
A BIM az elektromos szakágat a klasszikus „másodlagos” szereplőből integrált tervezőpartnerré emeli: 3D modellezéssel, intelligens adatokkal és automatikus ütközésvizsgálattal segítünk megelőzni a hibákat, mielőtt azok a helyszínen, kivitelezés közben derülnének ki.
Az álmennyezet feletti térben ütköző légcsatorna és kábeltálca, a túl szűk szerelési hely egy elosztó körül, vagy a nem megfelelően elválasztott adat- és erőátviteli vezetékek: mindez már a tervezőasztalon látszik, nem a helyszínen, hibaelhárítás közben.
Egy módosítás a modellben automatikusan végigfut az összes kapcsolódó alaprajzon, metszeten és kimutatáson. Nincs szétszórt, egymásnak ellentmondó rajzhalmaz, és nem vész el a projektfázisok között a befektetett mérnöki munka.
Térbeli ütközések — gépészeti cső vs. légcsatorna, kábelnyomvonal a tartószerkezetben — a modellben derülnek ki, nem a helyszínen.
A szakágak párhuzamosan, összekapcsolt rendszerekben dolgoznak a hagyományos, egymásra épülő lépések helyett.
3D vizualizáció és szimulációk a vezetékméretezéshez, terheléselosztáshoz, feszültségeséshez és vészenergia-forgatókönyvekhez.
Minél korábban derül ki egy hiba, annál olcsóbb elhárítani. A pontos mennyiségek miatt kevesebb az anyagtartalék és a helyszíni módosítás.
Az automatikus ütközésvizsgálat olyan térbeli konfliktusokat mutat ki, amiket hagyományos 2D koordinációval gyakorlatilag lehetetlen lenne észrevenni. A leggyakoribb vizsgálati pontok:
A modell azt is megmutatja, hol tudnak a rendszerek kényelmesen közös teret, tartószerkezetet vagy hozzáférési pontot használni. Ez kevesebb tartóelemet, rövidebb nyomvonalakat és olcsóbb szerelést jelent. Ugyanígy látszik a szakági optimalizálás lehetősége is: a világítás építészeti elemekhez való integrációja, vagy a villamos elosztás és a tartószerkezet összehangolása.
A BIM lehetővé teszi a villamos alrendszerek integrált tervezését és szimulációját, egyetlen közös adatkörnyezetben.
Elosztóhálózat, kapcsolószekrények, kábelnyomvonalak és tálcarendszerek, csatlakozási pontok terhelésadatokkal.
Általános, munkahelyi és biztonsági világítás. A világítás méretezése, a megvilágítási fényeloszlás dokumentálása és a lámpatest-konszignáció a BIM modellben készül.
Strukturált hálózat, tűzjelző, behatolásjelző és kamerarendszerek nyomvonalai és végpontjai.
Intelligens vezérlés és a villamos rendszerekkel való integráció, az adatpontok modellbe kötésével.

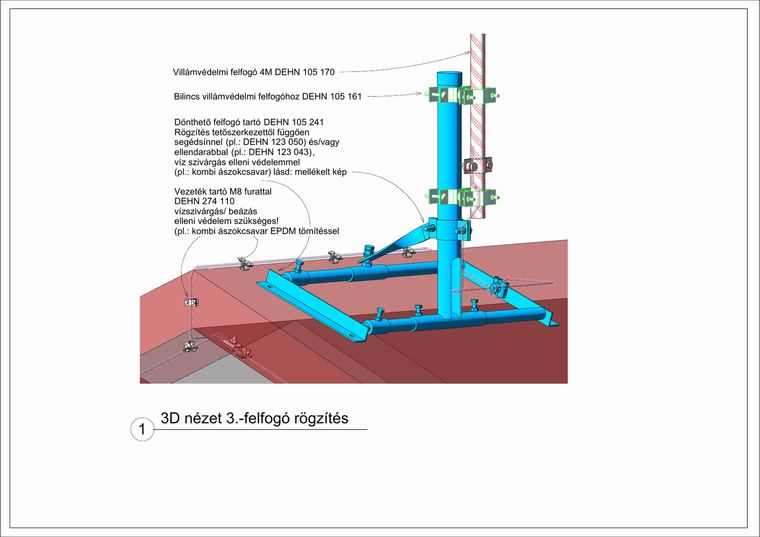

Felfogó- és levezetőrendszer, földelés, elválasztási távolság, koordinált SPD-fokozatok a védelmi zónák szerint.
Transzformátor, generátor és UPS rendszerek, vészenergia-forgatókönyvek szimulálása a modellen.
Hagyományos CAD-ben vonalakat rajzolunk, amik együtt kiadják az épület képét, de kevés adat van mögöttük. BIM-ben intelligens épületelemekkel dolgozunk.
A térbeli modellhez lépésről lépésre kapcsolódik az idő, a költség és végül az üzemeltetés. Minden réteg ugyanabból az egy adatbázisból dolgozik.
Intelligens épületelemek anyag-, méret- és teljesítményadatokkal. Innen származik minden alaprajz, metszet és nézet, valamint az automatikus ütközésvizsgálat.
A modellhez kötött ütemterv megmutatja, hol és mikor kell a csapatoknak dolgozniuk. Minimalizálja a holtidőt és megelőzi, hogy későbbi építési munkák miatt kelljen a villamos szerelést módosítani.
A mennyiségek dinamikusan a modellből származnak. A kábelhosszok, csőméretek és darabszámok pontosak, így a költségbecslésnek nem kell nagy anyagbizonytalansági tartalékkal kalkulálnia.
A megvalósult állapotot tükröző modell az üzemeltetés adatbázisa marad. A karbantartási diagnosztika órákig tartó helyszíni körök helyett digitális lekérdezésekké alakul.
A jól felépített BIM modell nem csak rajzokat ad. A tervezési döntéseket, számításokat és koordinációs megoldásokat is tárolja, így semmilyen adat nem vész el a projektfázisok között.

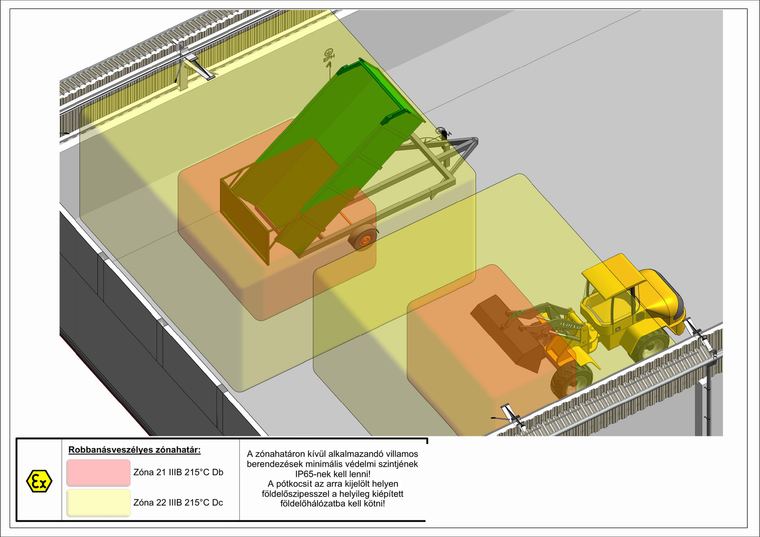

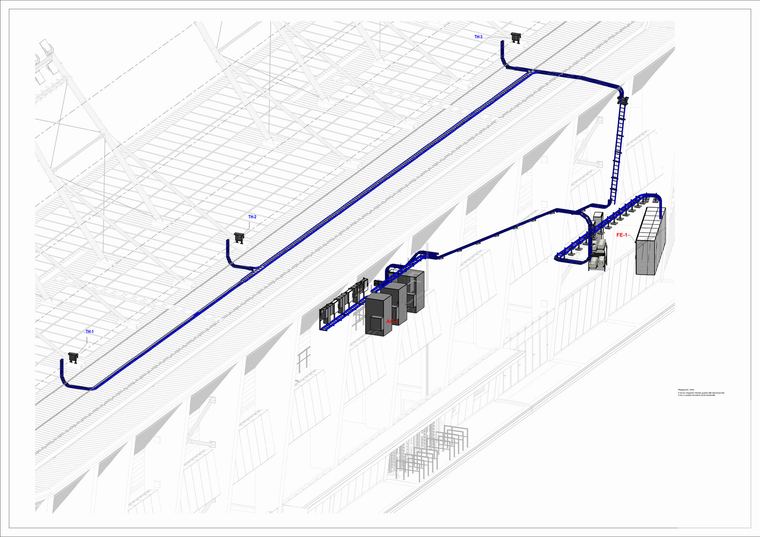

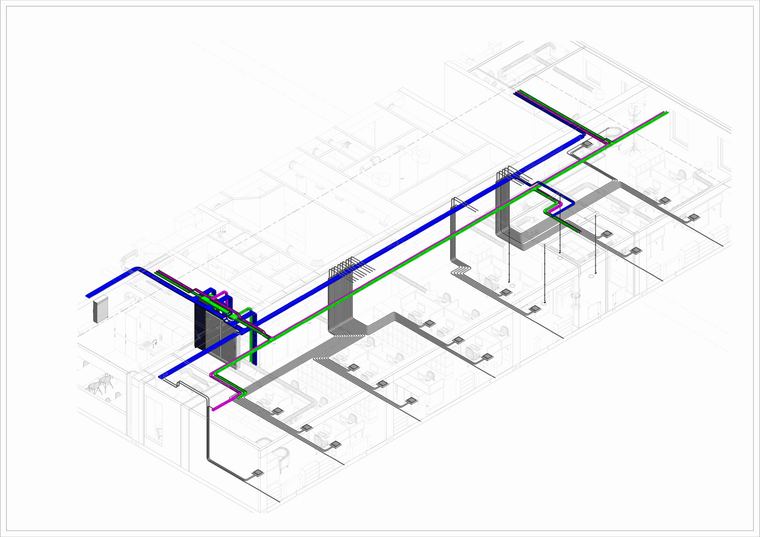

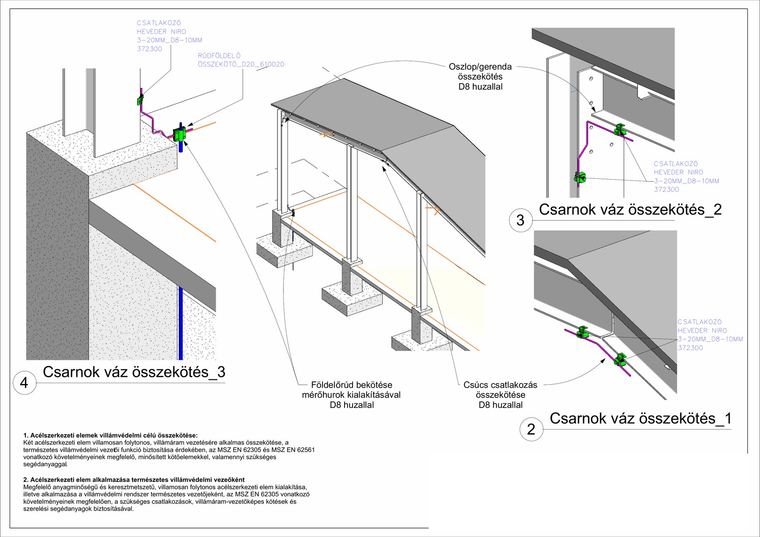

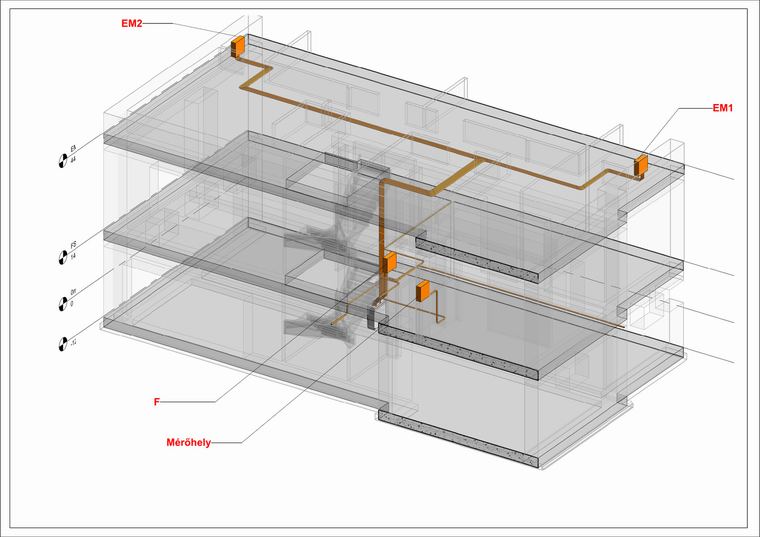

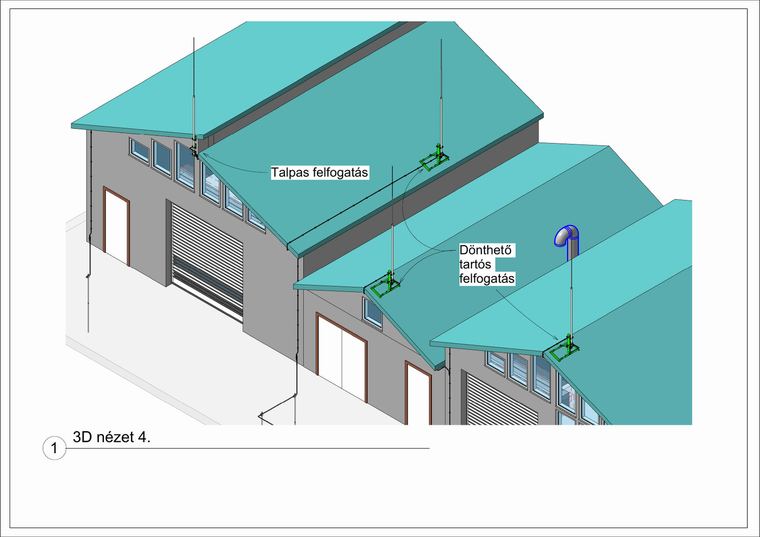

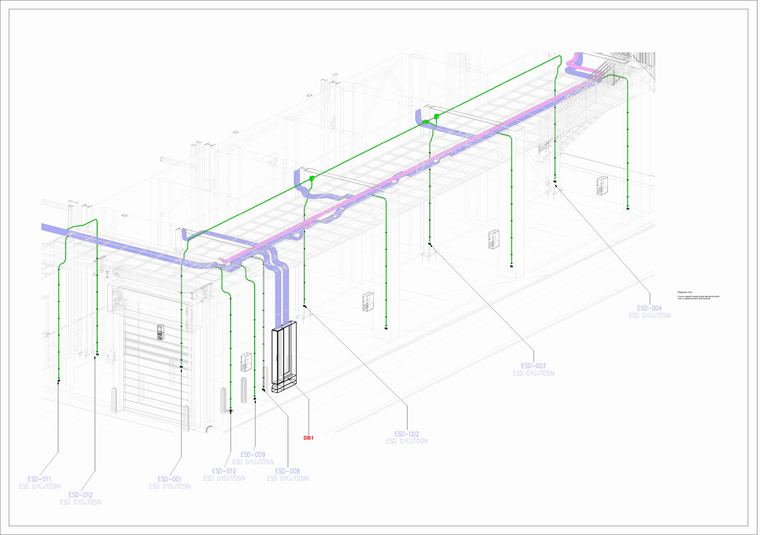

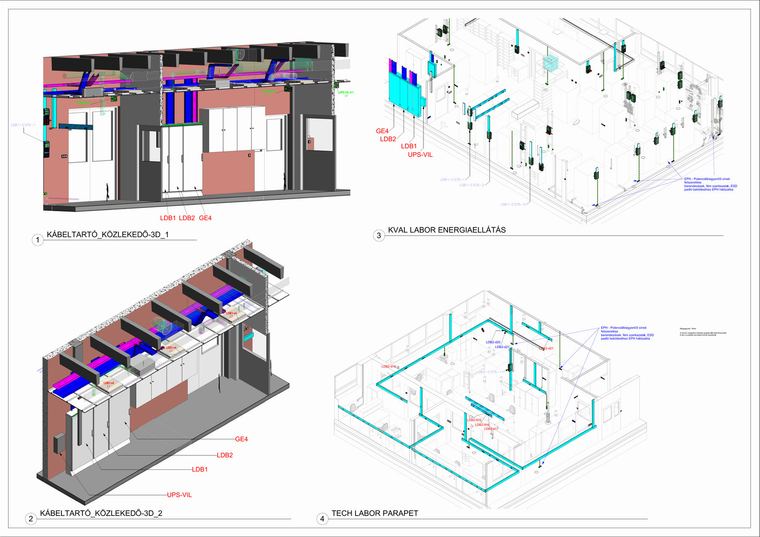

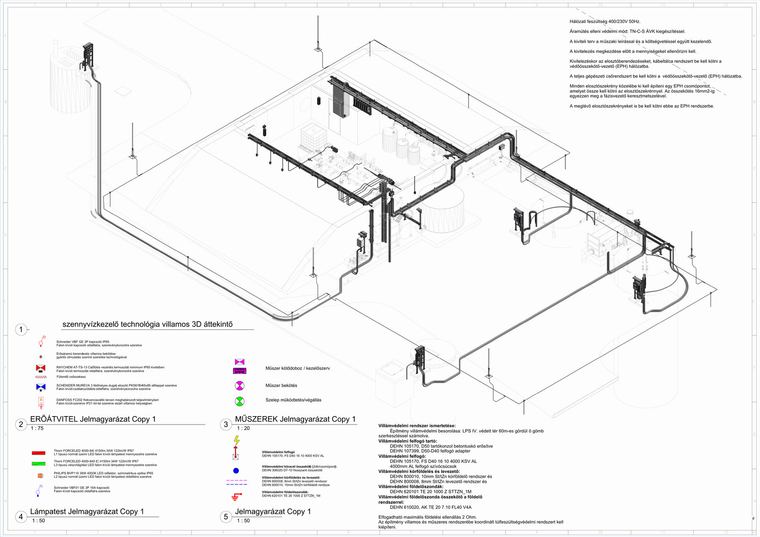

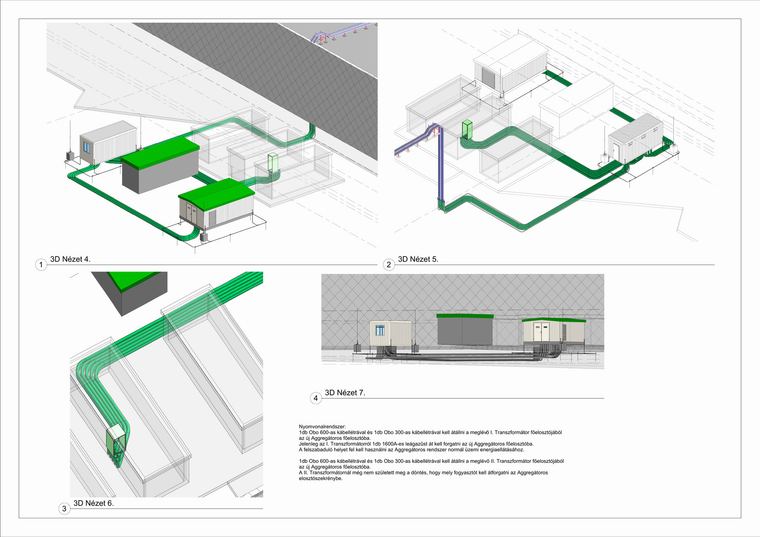

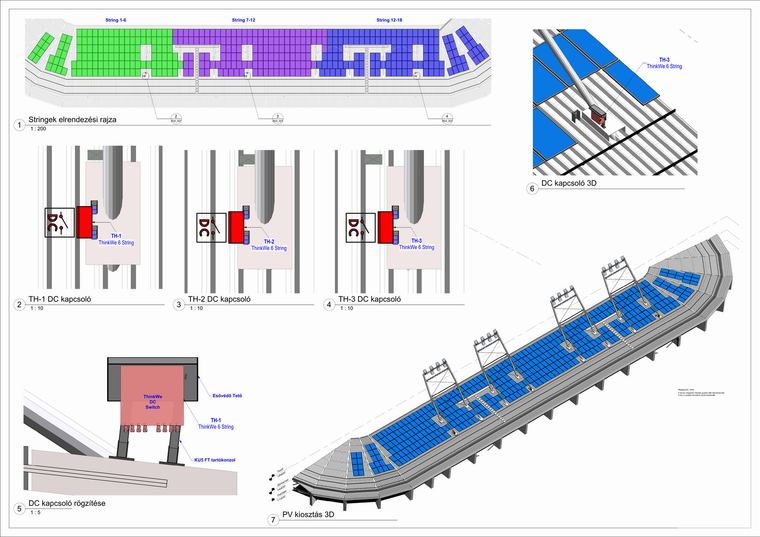

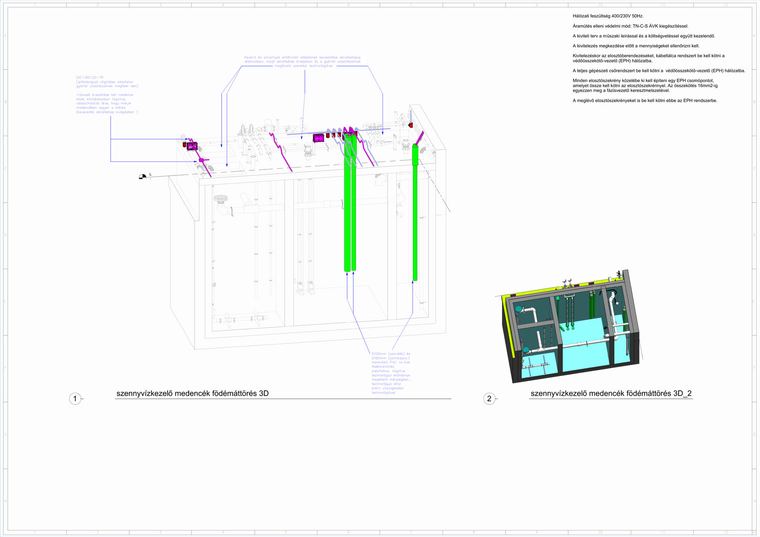

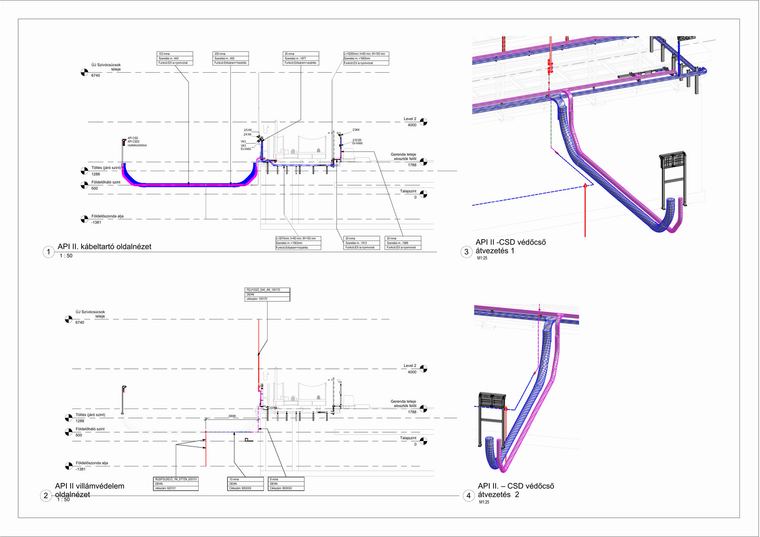

Modellrészletek és kivitelezés-kész dokumentáció valós projektekből. A tervlapok fejlécmezőjét a megrendelői adatok miatt eltávolítottuk.
Projektcélok, LOD-szint és adatcsere-formátum rögzítése a többi szakággal.
Erős- és gyengeáramú rendszerek felépítése a közös BIM modellben.
Koordináció a szakágakkal, konfliktusok feltárása és javítása a kivitelezés előtt.
Alaprajzok, konszignációk és as-built modell átadása a kivitelezőnek és üzemeltetőnek.
Kivitelezői és üzemeltetői tapasztalattal érkezett a tervezésbe: kis méretű létesítményektől egészen a komplex ipari épületek és technológiai rendszerek automatizálásáig. Ismeri a kivitelezés és az üzemeltetés valóságát, ezért olyan terveket készít, amik a helyszínen is működnek, nem csak a rajzon.
Több mint 20 év szakmai tapasztalat, tervezői és felülvizsgálói jogosultságokkal.
„A legolcsóbb hiba az, amit a modellben javítunk ki, nem a helyszínen.”
Nem eszközlista, hanem munkafolyamat: a modellezéstől a koordináción át a kapcsolási rajzokig minden fázisnak megvan a maga eszköze, és nyílt formátumok kötik össze őket.
A villamos szakági BIM modell felépítése. Az alaprajzok, metszetek, nézetek és konszignációk közvetlenül a modellből származnak.
A szakági modellek összefűzése, automatikus ütközésvizsgálat és a koordinációs észrevételek nyomon követése a többi tervezővel.
Kapcsolási rajzok, elosztósémák, sorkapocs- és kábeltervek, valamint automatikus anyagkigyűjtés az áramútterv adataiból.
A modellből származó 2D kiviteli tervlapok véglegesítése és adatcsere azokhoz a munkafolyamatokhoz, ahol a megrendelő hagyományos tervet kér.
A szakági modellek IFC-ben, a koordinációs észrevételek BCF-ben járnak át, így a projekt nem kötődik egyetlen gyártó ökoszisztémájához: a megrendelő és a többi tervező a saját eszközével is meg tudja nyitni, ellenőrizni és véleményezni az anyagot.
Egyes szakterületeken partnerekkel közösen visszük végig a projektet, hogy a megrendelő egy helyen kapja meg a teljes műszaki tartalmat.
Robbanásveszélyes területek zónabesorolása, robbanásvédelmi dokumentáció és munkavédelmi kockázatértékelés. Náluk a robbanásvédelem nem papírmunka: a robbanásveszélyes környezetben nap mint nap dolgozó munkavállalók biztonságát szolgálja.
A felülvizsgálat nem adminisztratív teher, hanem munkavédelmi eszköz: a rejtett hibát még azelőtt megtalálja, hogy áramütés, tűz vagy robbanás lenne belőle. Ugyanaz a mérnöki tudás áll mögötte, mint a tervezés mögött – ezért a terveinket eleve úgy készítjük, hogy a berendezés a teljes életciklusa alatt ellenőrizhető és dokumentálható maradjon. A villamos felülvizsgálatok mellett gépek és berendezések munkavédelmi üzembe helyezését is vállaljuk.
Az áramütés elleni védelem és a villamos tűzkockázat együttes vizsgálata: védővezetős védelem és egyenpotenciálra hozás, szigetelési ellenállás, hurokimpedancia, áram-védőkapcsolók működése, szigeteléshiba, zárlati védelem és a tűzgátló áttörések állapota.
Elosztók, kapcsolókészülékek, csatlakozási pontok és kábelvégek állapota, melegedés, terhelés és szelektivitás. A lazuló kötés és a túlterhelt áramkör a leggyakoribb rejtett kockázat.
Felfogó- és levezetőrendszer épsége, földelési ellenállás, elválasztási távolság, a koordinált SPD-fokozatok állapota és cserejelzése.
Az Ex-jelölés, a védelmi mód, a tömítettség, a hőmérsékleti osztály és a kábelbevezetések ellenőrzése szemrevételezéses, közeli és részletes szinten, az MSZ EN 60079-17 szerinti logika mentén.
A gép villamos berendezésének vizsgálata az MSZ EN 60204-1 logikája szerint: védővezető folytonossága, szigetelés, hálózati leválasztás és feszültségmentesítés rendje, vészleállítás áramköre, a biztonsági funkciók villamos oldala – a gépirányelv szerinti kockázatértékeléshez illeszkedve.
Felülvizsgálati minősítő irat, hiánylista prioritásokkal és javítási javaslattal, valamint a feszültségmentesítés, kezelés és karbantartás rendjének leírása – olyan formában, ami a munkavédelmi kockázatértékelésbe közvetlenül beépíthető.
Minden gépi berendezést, technológiai berendezést a munkavédelmi törvény szerint nem elég összeszerelni és bekapcsolni: az üzembe helyezés feltétele a munkavédelmi szempontú előzetes vizsgálat, a már működő gépeket pedig időszakosan újra meg kell vizsgálni. Mindkettő munkabiztonsági szaktevékenység – munkavédelmi mérnöki képesítéssel ezeket el tudjuk végezni, a villamos oldalt pedig ugyanaz a mérnök nézi át, aki a berendezés villamos rendszerét is érti.
Új, áttelepített, átalakított vagy hosszabb állás után újraindított gépi és technológiai berendezés üzembe helyezésének feltétele. Azt vizsgálja, hogy a gép a valós telepítési helyén, a valós technológiában is megfelel-e a biztonságos munkavégzés követelményeinek.
A biztonságos műszaki állapot megőrzése érdekében a gépi és technológiai berendezéseket ismételten felül kell vizsgálni: ötévente, ha jogszabály, szabvány vagy a gyártó dokumentációja nem ír elő ennél gyakoribbat.
Mit vállalok – és mit nem. Gépek és berendezések munkavédelmi üzembe helyezését és időszakos biztonsági felülvizsgálatát munkavédelmi mérnökként, munkabiztonsági szaktevékenységként végzem. Veszélyes technológia üzembe helyezését nem vállalom: azt a törvény munkabiztonsági szakértői engedélyhez köti, ilyen engedélyem pedig nincs. Ha a feladat ebbe a körbe esik, ezt az első egyeztetésen jelzem, és szakértő bevonását javaslom.
A hazai keretet a munkavédelmi törvény (Mvt.) adja, amelynek végrehajtását a kormányzati Munkavédelem és Foglalkoztatás-felügyelet hatóság ellenőrzi; a robbanásveszélyes munkahelyek és a gépek uniós minimumkövetelményeit az 1999/92/EK irányelv, illetve a gépirányelv rögzíti – ezeket az EU-OSHA is a munkavédelmi jogszabályok között tartja nyilván. A munkáltatóra és a gyártóra a következő alapkötelezettségek hárulnak:
Uniós háttér (EU-OSHA): 1999/92/EK irányelv a robbanóképes légkör kockázatairól, 2006/42/EK gépirányelv és az azt felváltó 2023/1230/EU géprendelet; a robbanásbiztos berendezésekre a 2014/34/EU (ATEX) irányelv vonatkozik, amely 2016. április 20-tól váltotta fel a 94/9/EK irányelvet.
Magyar háttér: 1993. évi XCIII. törvény a munkavédelemről (21. § üzembe helyezés, 23. § időszakos biztonsági felülvizsgálat, 54. § kockázatértékelés) , a 3/2003. (III. 11.) FMM–ESzCsM együttes rendelet a robbanásveszélyes munkahelyekről (az 1999/92/EK hazai átültetése) és az 5/1993. (XII. 26.) MüM rendelet a gépi berendezések jegyzékével; a robbanásbiztos berendezések hazai szabálya a 35/2016. (IX. 27.) NGM rendelet. A hatósági tájékoztatók és a bejelentési felületek a kormányzati Munkavédelem és Foglalkoztatás-felügyelet portálon érhetők el.
Küldjön néhány mondatot a feladatról, és visszajelzünk, hogy BIM-ben milyen ütemezéssel és milyen tartalommal tudjuk elvállalni.
Írjon néhány mondatot a feladatról, és visszajelzünk, hogy milyen ütemezéssel és tartalommal tudjuk elvállalni.
Ha ezek egy része még nincs meg, az sem baj – néhány mondat is elég az induláshoz. Munkanapon belül visszajelzünk.
